一、概述

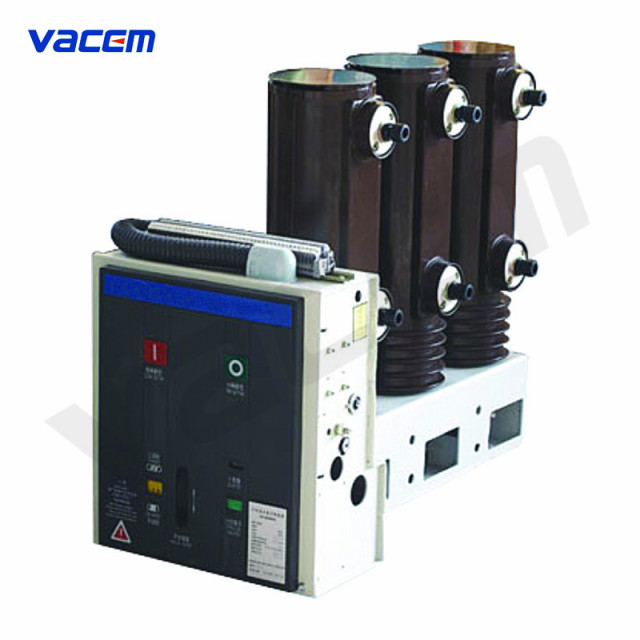

ZN63(VS1)-12型侧装式真空断路器系户内高压开关设备,适用于额定电压12kV、频率50Hz的三相电力系统中,作为保护和控制电器使用,由于真空断路的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所。
ZN63(VS1)-12型侧装式真空断路器采用固定式安装,主要用于固定式开关柜,该断路器既可单独使用,又可用于环网供电、箱式变或各种非标供电系统。
二、主要技术参数
项目 |
单位 |
参数 |
|
额定电压 |
kV |
12 |
|
额定绝缘水平:额定雷电冲击耐受电压 |
kV |
75 |
|
额定绝缘水平:1min工频耐受电压 |
kV |
42 |
|
额定短路开断电流 |
kA |
20/25 |
31.5 |
额定电流 |
A |
630, 1250 |
630, 1600 |
额定热稳定电流(有效值) |
kA |
20/25 |
31.5 |
额定动稳定电流(峰值) |
kA |
63 |
80 |
额定短路关合电流(峰值) |
kA |
63 |
80 |
额定短路开断电流开断次数 |
次 |
50 |
|
二次回路1min工频耐受电压 |
V |
2000 |
|
额定操作顺序 |
|
分-0.3s-合分-180s-合分 |
|
额定热稳定时间 |
s |
4 |
|
额定单个/背对背电容器组开断电流 |
A |
630/400 |
|
机械寿命 |
次 |
10000 |
三、外形及安装尺寸
