一、概述

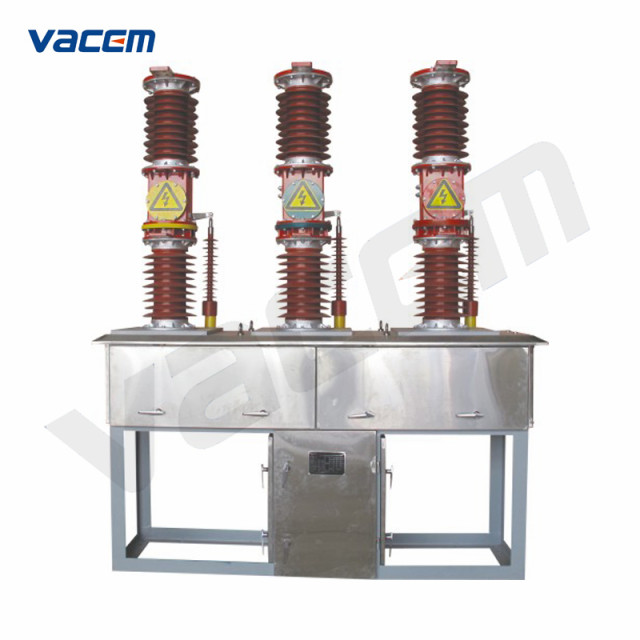

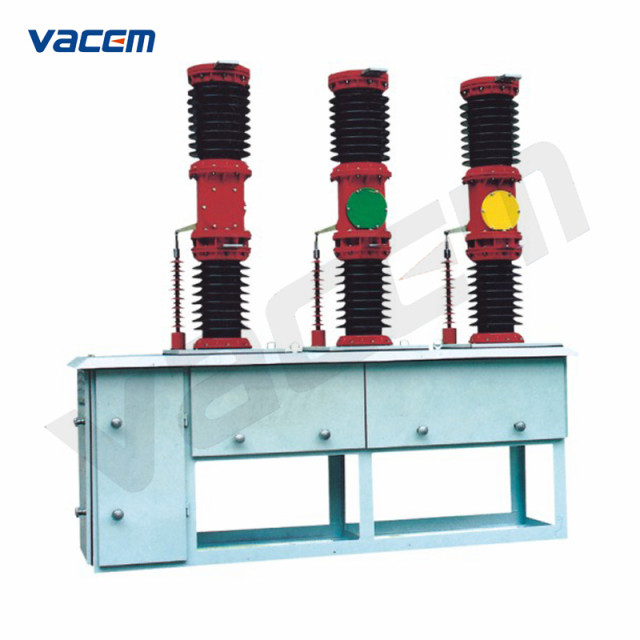

ZW7-40.5kV型户外高压真空断路器系三相交流50Hz，额定电压为40.5kV的户外高压电器设备。附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。ZW7-40.5kV型真空断路器，主要用于户外40.5kV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为硅胶绝缘件和瓷瓶支柱式两种；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶，适用于频繁操作的场所，并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长、安装维护方便等特点。
二、主要技术参数
|
项目 |
单位 |
参数 |
|
|
额定电压 |
kV |
40.5 |
|
|
额定电流 |
A |
1600 |
2000 |
|
额定短路开断电流 |
kA |
25 |
31.5 |
|
额定短路关合电流（峰值） |
kA |
63 |
80 |
|
额定短时耐受（热稳定）电流 |
kA |
25 |
31.5 |
|
额定峰值耐受（动稳定）电流 |
kA |
63 |
80 |
|
额定短路持续时间 |
S |
4 |
|
|
额定绝缘水平：雷电冲击耐受电压（峰值） |
kV |
185 |
|
|
额定绝缘水平：1min工频耐受电压：干式 |
kV |
95 |
|
|
额定绝缘水平：1min工频耐受电压：湿式 |
kV |
80 |
|
|
额定操作顺序 |
kV |
分-0.3s-合分-180s-合分 |
|
|
额定短路开断电流开断次数 |
次 |
20 |
|
|
全开断时间（配弹簧操动机构） |
ms |
≤80 |
|
|
机械寿命 |
次 |
6000 |
|
|
额定操作电压 |
V |
220 |
|
|
触头开距 |
mm |
22±2 |
|
|
触头超程 |
mm |
5±1 |
|
|
弹跳时间 |
ms |
≤5 |
|
|
每相回路直流电阻 |
μΩ |
≤120 |
|
|
断路器外形尺寸（长×高×宽） |
mm |
2335×2275×500 |
|
|
断路器带机构总重量 |
kg |
1100 |
|

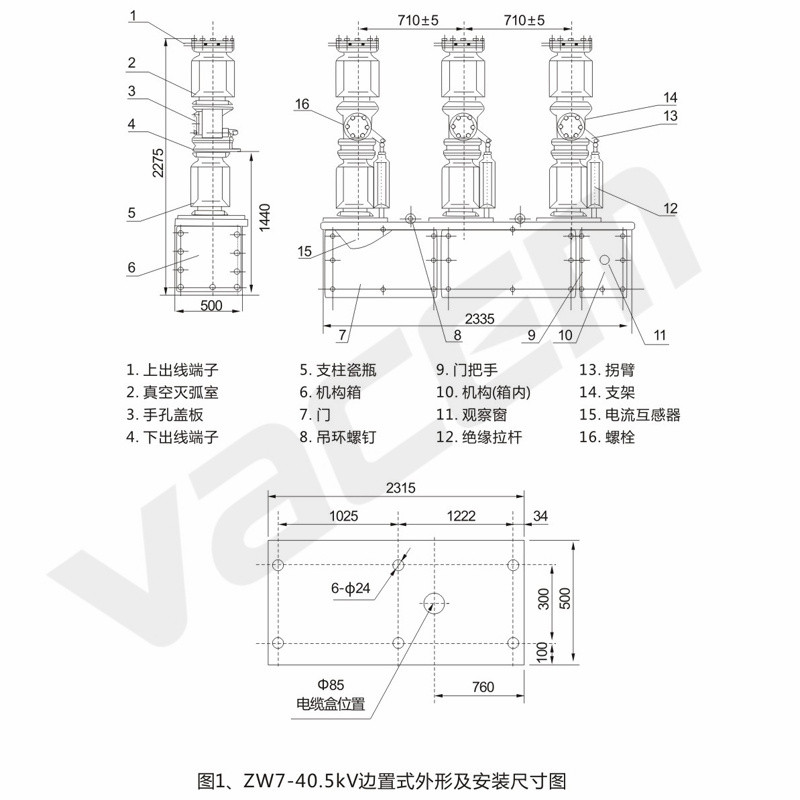

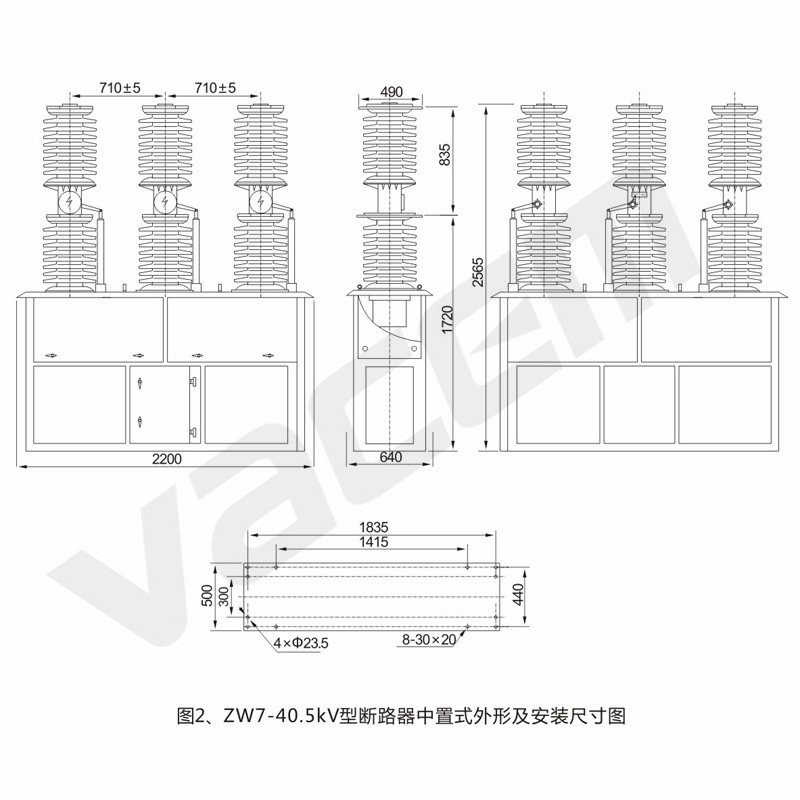

三、外形及安装尺寸
