一、概述
ZW8-12（G）系列真空断路器为额定电压12kV,三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相同绝缘及对地绝缘，性能可靠，绝缘强度高。

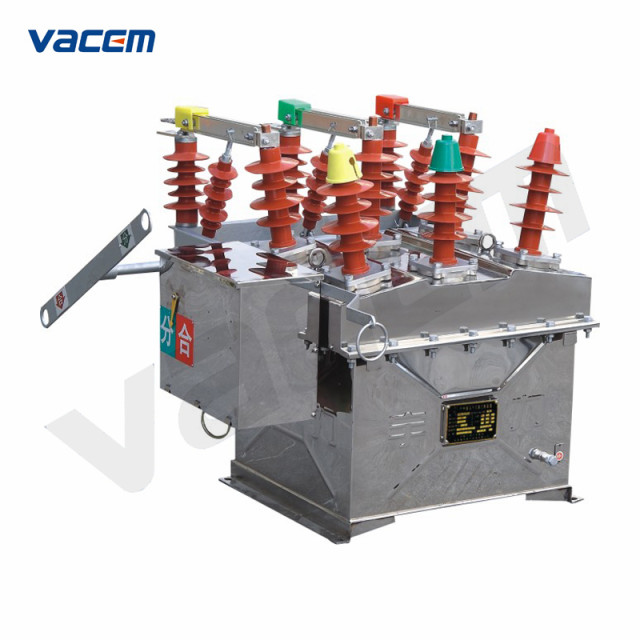

ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操作机构为CT23型弹簧储能操动机构，分为电动和手动两种。
断路器具有合闸涌流控制功能，满足控制及测量要求。
配电子控制单元，可实现“四遥”监控。
二、主要技术参数
|
项目 |
单位 |
ZW8-12(G)/630-6.3kA |
ZW8-12(G)/630-12.5kA |
ZW8-12(G)/630-20kA |
|
额定电压 |
kV |
12 |
||
|
额定电流 |
A |
630 |
||
|
额定短路开断电流 |
kA |
6.3 |
12.5 |
20 |
|
额定短路关合电流（峰值） |
kA |
16 |
31.5 |
50 |
|
额定峰值耐受电流 |
kA |
16 |
31.5 |
50 |
|
额定短时耐受电流 |
kA |
6.3 |
12.5 |
20 |
|
额定绝缘水平：1min工频耐受电压 |
kV |
42 |
||
|
额定绝缘水平：雷电冲击耐受电压（峰值） |
kV |
75 |
||
|
额定操作顺序 |
kV |
分-0.3s-合分-180s-合分 |
||
|
机械寿命 |
次 |
10000 |
||
|
额定短路电流开断次数 |
次 |
30 |
||
|
操动机构额定合闸电压 |
V |
110220 |
||
|
操动机构额定分闸电压 |
V |
110220 |
||
|
触头开距 |
mm |
11±1 |
||
|
超程（触头弹簧压缩长度） |
mm |
3±0.3 |
||
|
三相分合闸不同期性 |
ms |
≤2 |
||
|
触头合闸弹跳时间 |
ms |
≤2 |
||
|
平均分闸速度 |
m/s |
1.0±0.2 |
||
|
平均合闸速度 |
m/s |
0.7±0.15 |
||
|
最高操作电压下分闸时间 |
ms |
15-50 |
||
|
最低操作电压下分闸时间 |
ms |
30-60 |
||
|
合闸时间 |
ms |
25-50 |
||
|
各相主回路电阻 |
μΩ |
≤120(带 G≤200) |
||
|
动静触头允许磨损累计厚度 |
mm |
3 |
||
|
重量 |
kg |
152(带 G 180) |
||
|
相间中心距离 |
mm |
175±1.5 |
||

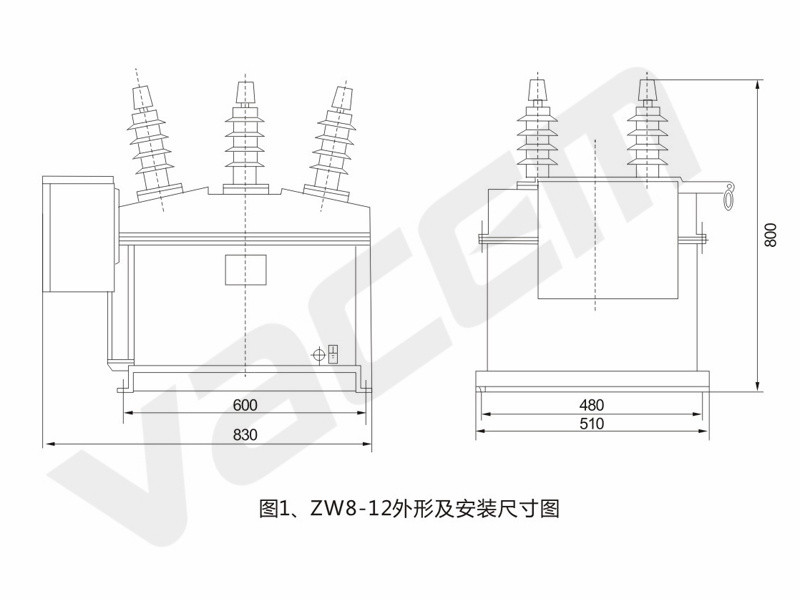

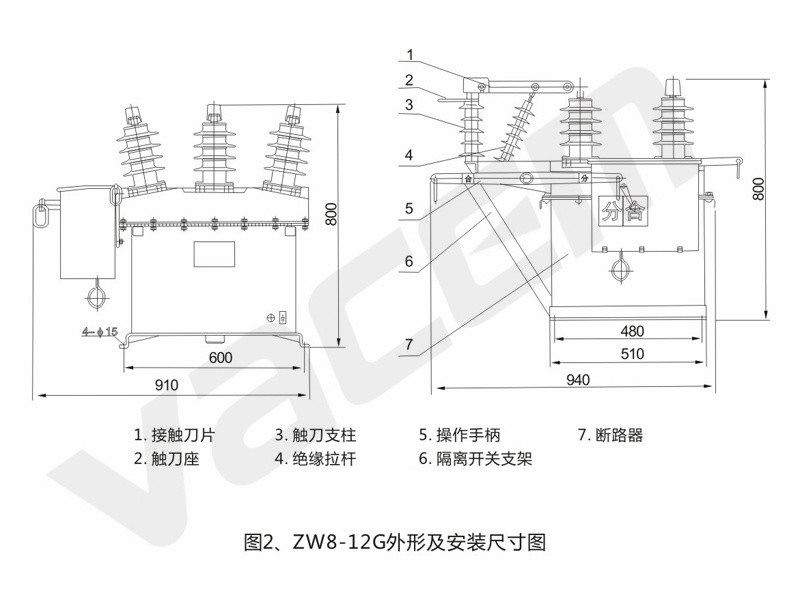

三、外形及安装尺寸
